室内电表箱的尺寸怎么设计
来源:申特小王
浏览数:
发布日期:2020-11-04
0

一般来说设计时都标配电箱的大概尺寸,定做时可以不按照设计时的尺寸来做,设计所提供的尺寸仅供参考,在图纸上也注明了箱体尺寸仅供参考,可以根据不同产品和现场施工需要修改箱体尺寸,设计的也不用出变更。虽说是参考尺寸,但是设计师对箱子的大小应该心里有数,这样可以避免在施工时做的箱子和设计时差的太多,造成不必要的麻烦。

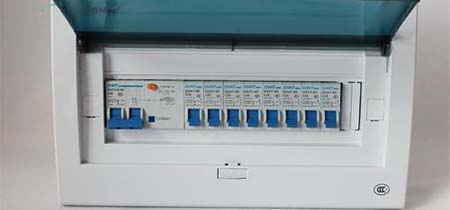

室内电表箱的尺寸怎么设计

室内电表箱的尺寸怎么设计

下面是我在做设计时估算箱子的方法,可以供楼主参考一下,这种方法计算出来的尺寸一般都会比实际尺寸大上一些。

1.当电表箱只是照明电箱或者小动力时,进线小于10平方时,如果开关位数小于20位时,开关宽度尺寸加起来再每边加20MM就为电箱宽度,高度为开关高度加40MM,深度为开关深度加10MM。

2.当电箱只是照明电箱或者小动力时,进线小于10平方时,如果开关位数大于20位时,这时候电箱需要布置为两排开关,开关宽度尺寸加起来再每边加40MM就为电箱宽度,高度为开关高度加40MM,深度为开关深度加10MM。

3.当电箱只是照明电箱或者小动力时,进线小于10平方时,如果进线开关需要单独一排时,开关宽度尺寸加起来再每边加20MM就为电箱宽度,高度为开关高度加进线开关高度加40MM,深度为开关深度加10MM。

4.当电箱为动力电箱时,或动力照明电箱时,算法基本与上面相同,不过当进线大于10平方时,要考虑进线的弯曲半径一级接线端子要预留足够的空间进线,当两排布置开关时,应考虑开关的布线走线。

当然电箱尺寸没有定论的,要考虑实际的安装,要看实际接线图和考虑如何安排开关布置一级开关的走线。
